管件图纸提料怎么看,构建高效提料概述

你有没有遇到过这样的烦恼：拿到一份管件图纸，上面密密麻麻的都是各种符号和数字，看得你眼花缭乱，完全不知道从何下手？别急，今天就来给你详细解析怎么看懂管件图纸提料！

一、认识管件图纸

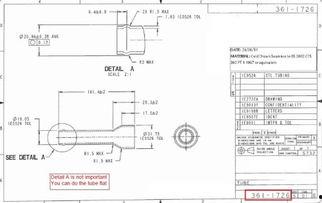

首先，你得知道什么是管件图纸。管件图纸是工程中用来描述管道系统中各种管件、阀门、法兰等部件的图纸。它就像是一张地图，告诉你每个部件的位置、大小和连接方式。

二、图纸上的符号

管件图纸上的符号可是门大学问。比如，一个圆圈里面有一个“T”字，这代表的是三通；一个圆圈里面有一个“Y”字，这代表的是弯头。这些符号都是国际上通用的，所以不管你是在中国、美国还是欧洲，都能看懂。

三、尺寸与公差

图纸上的尺寸是至关重要的。它告诉你每个部件的具体尺寸，包括长度、直径、壁厚等。而公差则是尺寸允许的偏差范围，比如直径公差±0.5mm，这意味着实际尺寸可以在图纸尺寸的基础上加减0.5mm。

四、材料与标准

管件图纸还会标注材料，比如碳钢、不锈钢、铝合金等。此外，还会标注标准，比如GB、ASME、DIN等。这些标准规定了材料的性能、加工工艺等要求。

五、连接方式

管道系统中，管件之间的连接方式有很多种，如焊接、法兰连接、螺纹连接等。图纸上会明确标注连接方式，以及所需的连接件，比如焊接接头、法兰、螺栓等。

六、提料清单

看完图纸，你还需要一份提料清单。这份清单列出了所有需要采购的管件、阀门、法兰等部件的名称、规格、数量等信息。有了这份清单，你就可以去采购了。

七、实际操作

那么，具体怎么操作呢？

1. 仔细阅读图纸：先从整体上了解一下管道系统的布局和各个部件的位置。

2. 标注关键信息：在图纸旁边标注出关键信息，比如尺寸、材料、标准、连接方式等。

3. 核对提料清单：对照提料清单，确保每个部件的规格和数量都正确。

4. 采购与加工：根据图纸和提料清单，去采购所需的管件和材料，然后进行加工。

5. 现场安装：按照图纸和连接方式，将各个部件安装到位。

6. 验收：安装完成后，对照图纸进行验收，确保一切符合要求。

通过以上步骤，相信你已经学会了如何看懂管件图纸提料。当然，实际操作中可能会遇到各种问题，这时候就需要你具备一定的经验和技巧。不过，只要你掌握了这些基本知识，相信你一定能够轻松应对各种挑战！
